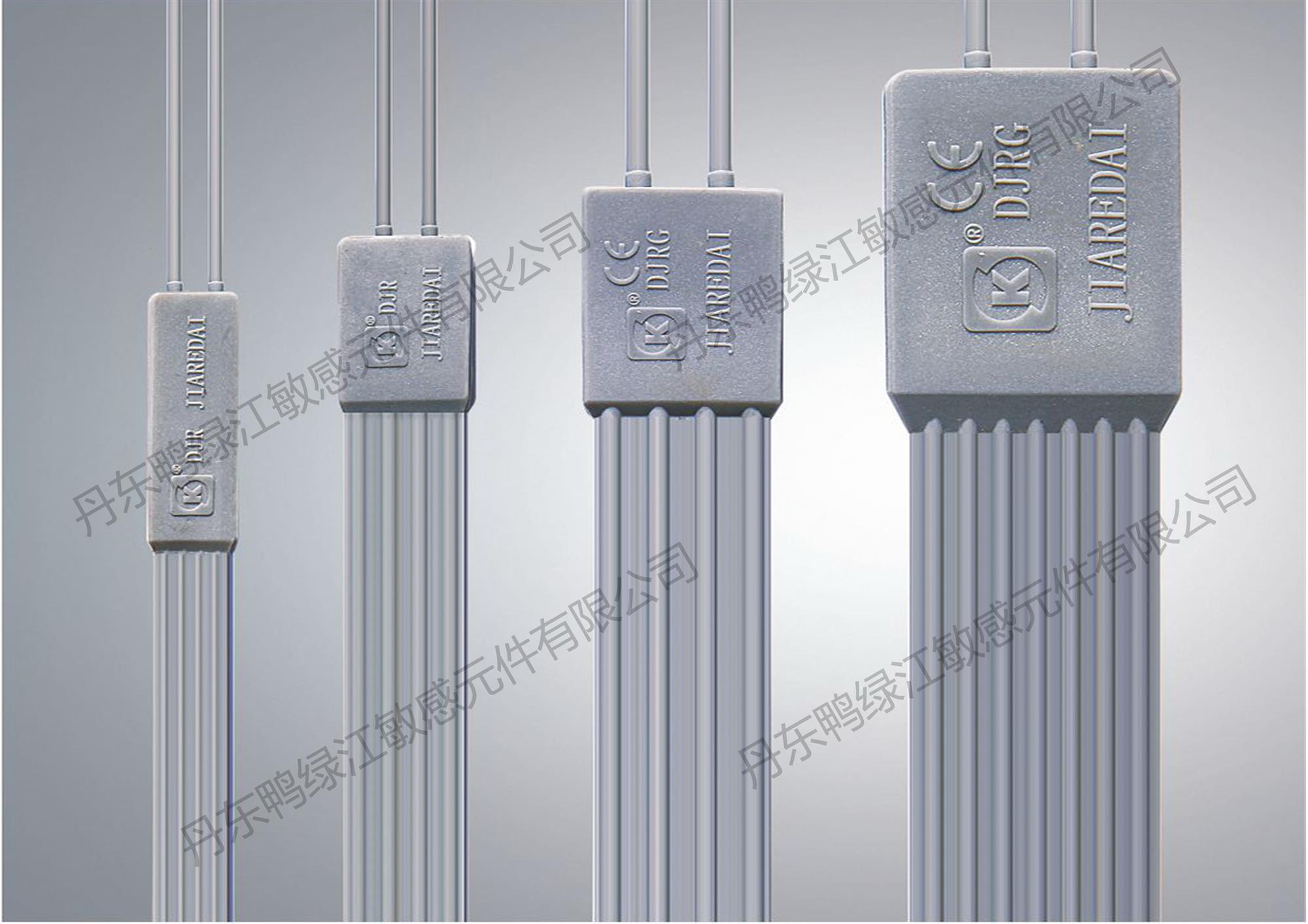

說明
帶體絕緣材料采用改型硅橡膠，絕緣性能好，工作安全可靠，防爆型適用于具有爆炸性氣體環境中運行的高壓電機
技術參數
| 型號 | 長×寬×厚mm | 引出線長度mm | 額定功率W | 額定電壓V | 電機規格 |
DJRA-230/40 | 550×16×3 | 160 | 40 | 230 | H132-H160 |
DJRA-230/50 | 680×16×3 | 900 | 50 | 230 | H180-H200 |
| DJRA-230/60 | 900×16×3 | 950 | 60 | 230 | H225-280 |
| DJRA-230/80 | 1050×16×3 | 1050 | 80 | 230 | H315 |
| DJRA-230/110 | 630×15×2 | 1150 | 110 | 230 | H315 |
| 型號 | 長×寬×厚mm | 引出線長度mm | 額定功率W | 額定電壓V | 電機規格 |
DJRA-110/30 | 350×16×3 | 440 | 30 | 110 | H100-H112 |
DJRA-110/31 | 460×16×3 | 740 | 40 | 110 | H132-H160 |
| DJRA-110/32 | 630×16×3 | 850 | 50 | 110 | H180-H200 |
| DJRA-110/33 | 800×16×3 | 900 | 60 | 110 | H225-H280 |
| DJRA-110/34 | 950×16×3 | 1000 | 80 | 110 | H315 |
| DJRA-110/35 | 2000×16×3 | 1500 | 110 | 110 | H315 |
| 型號 | 長×寬×厚mm | 引出線長度mm | 額定功率W | 額定電壓V | 電機規格 |
DJRA-115/30 | 400×16×3 | 480 | 30 | 115 | H100-H112 |
DJRA-115/40 | 550×16×3 | 780 | 40 | 115 | H132-H160 |
| DJRA-115/50 | 680×16×3 | 900 | 50 | 115 | H180-H200 |
| DJRA-115/60 | 900×16×3 | 950 | 60 | 115 | H225-H280 |
| DJRA-115/80 | 1050×16×3 | 1050 | 80 | 115 | H315 |
| DJRA-115/110 | 1350×16×3 | 1150 | 110 | 115 | H315 |
注：我司硅膠加熱帶標準帶寬：16、26、37、46、55（mm）；
26寬：帶寬26±2，帶厚4.5±1、
37寬：帶寬37±2，帶厚6±1、
46寬：帶寬46±2，帶厚6±1、
55寬：帶寬55±2，帶厚6±1、
帶長、引線長度、功率、額定電壓可按用戶需求定制；
訂貨示例：DJRA-220/60-1000×16-1500
DJR | 電機加熱帶 |
| A | 橡膠 |
| 220 | 額定工作電壓（V） |
| 60 | 額定功率（W） |
| 1000 | 加熱帶長 |
| 16 | 加熱帶寬 |
| 1500 | 電源線長度 |
DJR-E 防爆、防潮加熱帶
| 寬度 | 溫度組別 | 功率（W/m） | 絕緣耐壓 |
| 26 | T3 | ≤60 | AC 3000V1min |
| 26 | T4 | ≤50 |
型號示例：
| DJR | 電機加熱帶 |
E | 防爆型 |
訂貨示例：DJR-E220/60-1000×26-1500
| 220 | 額定工作電壓（V） |
| 60 | 額定功率（W） |
| 1000 | 加熱帶長 |
| 26 | 加熱帶寬 |
| 1500 | 電源線長度 |
DJRG-E 防爆、高壓防潮加熱帶
⑴防爆高壓加熱帶
| 寬度 | 溫度組別 | 功率（W/m） | 絕緣耐壓 |
| 55 | T3 | ≤110 | AC 10KV1min |
| 55 | T4 | ≤95 | |
| 46 | T3 | ≤95 | |
| 46 | T4 | ≤80 | |
| 37 | T3 | ≤80 | |
| 37 | T4 | ≤65 |
⑵高壓加熱帶
| 寬度 | 功率（W/m） | 絕緣耐壓 |
| 26 | 80 | AC 3000V1min |
| 37 | 100 | AC 10KV1min |
| 46 | 120 | |
| 55 | 130 |
型號示例
| DJR | 電機加熱帶 |
| G | 高壓型 |
| E | 防爆型 |
訂貨示例：DJRG-E220/120-1500×37-1500
| 220 | 額定工作電壓（V） |
| 1120 | 額定功率（W） |
| 1000 | 加熱帶長 |
| 37 | 加熱帶寬 |
| 1500 | 電源線長度 |
安裝方法
先確認加熱帶額定工作電壓與所用電源電壓是否相符；對于選用一條防潮加熱帶應用，建議安裝在定子繞組的軸伸端；對于選用兩條防潮加熱帶應用，建議一條安裝在軸伸端，另一條安裝在非軸伸端；加熱帶綁扎在定子繞組端部，加熱帶不可重疊安裝。
1、加熱帶避免折疊或劃痕。
2、電機繞組整形后再安裝加熱帶。
3、加熱帶必須緊貼繞組表面。
4、不要使加熱帶承受較強拉力。
5、嚴禁錘擊加熱帶。
6、嚴禁加熱帶與電機同時工作。
